德国Reineke电液执行器



电液执行器

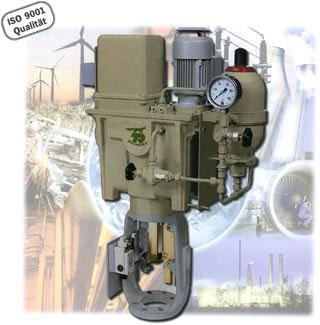

电液伺服控制直行程（紧凑型一体化）执行器   电液伺服控制角行程（紧凑型一体化）执行器


 技术数据   Technical Data
电液执行器
紧凑型一体化设计
根据德国 VDI/VDE-准则3844，满足用户的特殊需求或者其它国际标准
  Electric-Hydraulic Actuators
self contained design
According to German VDI/VDE-Guideline 3844, customers specifications or other international standards

● 用伺服阀，电动或气动模拟输入信号进行位置控制调节
● 用电脉冲（二进制信号）进行步进控制或打开-关闭功能
● 当电源故障时的安全设计：
  - 锁定在故障时的位置
  - 通过使用液压蓄能器或弹簧力来移动到限定位置打开或关闭
● 防爆型设计
  ●  Modulating position control with servo-valve, analog input signal electric or pneumatic
●  Step control or open-close function with electric impulses (binary signals)
● Possible designs for failsafe position in case of electric power supply failure:
  - Blocking in the last control position
  - Moving to limit position open or close by using a hydraulic accumulator or with spring force
● Special designs for operation in potentially explosive atmospheres



 直行程执行器     Linear Actuators
尺寸   1型   2型   3型   单位   Unit Size
- 推力   1.5-15  12-50  40-200  (KN)  -Positioning forces
- 速度   5-40  4-12  2-6  (mm/s)  -Positioning speeds
- 功率   150  400  600  (W)  -Positioning powers
- 行程   20-80  20-100  20-260  (mm)  -Positioning strokes


 角行程执行器      Rotary Actuators
尺寸   1型   2型   3型   单位   Unit Size
- 力矩   40-300   250-1500   900-4500   (Nm)   -Positioning torques
- 时间   2-6   4-14   8-28   (s)   - Positioning times (90°)
- 功率   150   400   600   (w)   -Positioning powers
- 角度(最大)  90   90   90   (°)   -Positioning angle


 - 特殊型号可达：   - Available as special model:
 ● 更大的推力和力矩
 ● 更快的速度
 ● 更大的行程     Higher positioning forces and torques
  Higher positioning speeds
  Higher Positioning strokes


 系统特性   System Specifications
 - 响应
   ≤输入信号满量程的0.2%    - Response
  ≤0.2% of final value of the input signal
 - 线性
   约为行程/角度的1%    - Linearity
  approx. 1% of the positioning stroke / angle
 - 迟滞
   <行程/角度的0.4%    - Hysteresis
  <0.4% of the positioning stroke / angle
